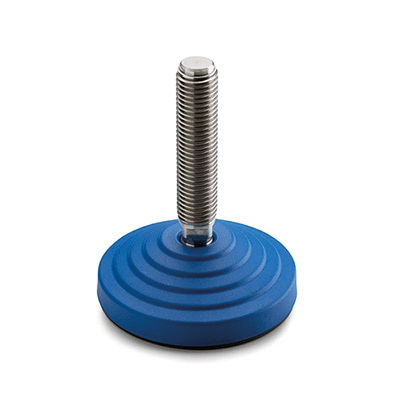

LVQ.A-SST-VD

Levelling Elements

Teknisk datablad
CE.72611-gw12

Velg deltype

Velg ønsket deltype for å se forhåndsvist tegning av tekniske dimensjoner

Bracket Material
Material
Bushing Material
Carrying Capacity
Diameter
Plunger Diameter
Type Of Assembly
Type Of Tube
Diameter Bases
Connecting Thread
External Diameter
Handle
Hole
Lever Length
Wheel Base
Threaded Screw
Hole Distance
Threaded Connection
Type Of Bellow
Type Of Vacuum Cups Holder
Vacuum Cup Holders Dimension
Vacuum Cups Dimension
Connector

Viser alle 82 resultater

    Vennligst velg en deltype for å få relevante valg.

    Lukk
    Code 184483
    Description LVQ.A-100-14-AS-SST-M16x108-VD
    Rotation
    —
    • —
    D
    —
    • —
    d
    —
    • —
    L
    —
    • —
    L1
    —
    • —
    l
    —
    • —
    l1
    —
    • —
    l2
    —
    • —
    h
    —
    • —
    s
    —
    • —
    Weight
    —
    • —
    CAD
    Les mer
  • Code 184483
    Description LVQ.A-100-14-AS-SST-M16x108-VD
    Rotation 0
    D 100
    d M16
    L 142
    L1 145
    l 108
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 297
    Les mer
  • Code 184485
    Description LVQ.A-100-14-AS-SST-M16x148-VD
    Rotation 0
    D 100
    d M16
    L 182
    L1 185
    l 148
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 361
    Les mer
  • Code 184487
    Description LVQ.A-100-14-AS-SST-M16x168-VD
    Rotation 0
    D 100
    d M16
    L 202
    L1 205
    l 168
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 393
    Les mer
  • Code 184481
    Description LVQ.A-100-14-AS-SST-M16x68-VD
    Rotation 0
    D 100
    d M16
    L 102
    L1 105
    l 68
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 233
    Les mer
  • Code 184491
    Description LVQ.A-100-14-AS-SST-M20x110-VD
    Rotation 0
    D 100
    d M20
    L 149
    L1 152
    l 110
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 397
    Les mer
  • Code 184493
    Description LVQ.A-100-14-AS-SST-M20x150-VD
    Rotation 0
    D 100
    d M20
    L 189
    L1 192
    l 150
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 497
    Les mer
  • Code 184495
    Description LVQ.A-100-14-AS-SST-M20x170-VD
    Rotation 0
    D 100
    d M20
    L 209
    L1 212
    l 170
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 547
    Les mer
  • Code 184497
    Description LVQ.A-100-14-AS-SST-M20x210-VD
    Rotation 0
    D 100
    d M20
    L 249
    L1 252
    l 210
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 646
    Les mer
  • Code 184498
    Description LVQ.A-100-14-AS-SST-M24x110-VD
    Rotation 0
    D 100
    d M24
    L 149
    L1 152
    l 110
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 504
    Les mer
  • Code 184499
    Description LVQ.A-100-14-AS-SST-M24x170-VD
    Rotation 0
    D 100
    d M24
    L 209
    L1 212
    l 170
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 719
    Les mer
  • Code 184500
    Description LVQ.A-100-14-AS-SST-M24x210-VD
    Rotation 0
    D 100
    d M24
    L 249
    L1 252
    l 210
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 863
    Les mer
  • Code 183483
    Description LVQ.A-100-14-SST-M16x108-VD
    Rotation 0
    D 100
    d M16
    L 142
    L1 -
    l 108
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 243
    Les mer
  • Code 183485
    Description LVQ.A-100-14-SST-M16x148-VD
    Rotation 0
    D 100
    d M16
    L 182
    L1 -
    l 148
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 307
    Les mer
  • Code 183487
    Description LVQ.A-100-14-SST-M16x168-VD
    Rotation 0
    D 100
    d M16
    L 202
    L1 -
    l 168
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 339
    Les mer
  • Code 183481
    Description LVQ.A-100-14-SST-M16x68-VD
    Rotation 0
    D 100
    d M16
    L 102
    L1 -
    l 68
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 179
    Les mer
  • Code 183491
    Description LVQ.A-100-14-SST-M20x110-VD
    Rotation 0
    D 100
    d M20
    L 149
    L1 -
    l 110
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 343
    Les mer
  • Code 183493
    Description LVQ.A-100-14-SST-M20x150-VD
    Rotation 0
    D 100
    d M20
    L 189
    L1 -
    l 150
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 443
    Les mer
  • Code 183495
    Description LVQ.A-100-14-SST-M20x170-VD
    Rotation 0
    D 100
    d M20
    L 209
    L1 -
    l 170
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 493
    Les mer
  • Code 183497
    Description LVQ.A-100-14-SST-M20x210-VD
    Rotation 0
    D 100
    d M20
    L 249
    L1 -
    l 210
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 592
    Les mer
  • Code 183498
    Description LVQ.A-100-14-SST-M24x110-VD
    Rotation 0
    D 100
    d M24
    L 149
    L1 -
    l 110
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 450
    Les mer
  • Code 183499
    Description LVQ.A-100-14-SST-M24x170-VD
    Rotation 0
    D 100
    d M24
    L 209
    L1 -
    l 170
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 665
    Les mer
  • Code 183500
    Description LVQ.A-100-14-SST-M24x210-VD
    Rotation 0
    D 100
    d M24
    L 249
    L1 -
    l 210
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 809
    Les mer
  • Code 184183
    Description LVQ.A-60-14-AS-SST-M16x108-VD
    Rotation 0
    D 60
    d M16
    L 142
    L1 145
    l 108
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 211
    Les mer
  • Code 184185
    Description LVQ.A-60-14-AS-SST-M16x148-VD
    Rotation 0
    D 60
    d M16
    L 182
    L1 185
    l 148
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 275
    Les mer
  • Code 184187
    Description LVQ.A-60-14-AS-SST-M16x168-VD
    Rotation 0
    D 60
    d M16
    L 202
    L1 205
    l 168
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 307
    Les mer
  • Code 184181
    Description LVQ.A-60-14-AS-SST-M16x68-VD
    Rotation 0
    D 60
    d M16
    L 102
    L1 105
    l 68
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 147
    Les mer
  • Code 184191
    Description LVQ.A-60-14-AS-SST-M20x110-VD
    Rotation 0
    D 60
    d M20
    L 149
    L1 152
    l 110
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 311
    Les mer
  • Code 184193
    Description LVQ.A-60-14-AS-SST-M20x150-VD
    Rotation 0
    D 60
    d M20
    L 189
    L1 192
    l 150
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 411
    Les mer
  • Code 184195
    Description LVQ.A-60-14-AS-SST-M20x170-VD
    Rotation 0
    D 60
    d M20
    L 209
    L1 212
    l 170
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 461
    Les mer
  • Code 184197
    Description LVQ.A-60-14-AS-SST-M20x210-VD
    Rotation 0
    D 60
    d M20
    L 249
    L1 252
    l 210
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 560
    Les mer
  • Code 183183
    Description LVQ.A-60-14-SST-M16x108-VD
    Rotation 0
    D 60
    d M16
    L 142
    L1 -
    l 108
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 192
    Les mer
  • Code 183185
    Description LVQ.A-60-14-SST-M16x148-VD
    Rotation 0
    D 60
    d M16
    L 182
    L1 -
    l 148
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 256
    Les mer
  • Code 183187
    Description LVQ.A-60-14-SST-M16x168-VD
    Rotation 0
    D 60
    d M16
    L 202
    L1 -
    l 168
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 288
    Les mer
  • Code 183181
    Description LVQ.A-60-14-SST-M16x68-VD
    Rotation 0
    D 60
    d M16
    L 102
    L1 -
    l 68
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 128
    Les mer
  • Code 183191
    Description LVQ.A-60-14-SST-M20x110-VD
    Rotation 0
    D 60
    d M20
    L 149
    L1 -
    l 110
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 292
    Les mer
  • Code 183193
    Description LVQ.A-60-14-SST-M20x150-VD
    Rotation 0
    D 60
    d M20
    L 189
    L1 -
    l 150
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 392
    Les mer
  • Code 183195
    Description LVQ.A-60-14-SST-M20x170-VD
    Rotation 0
    D 60
    d M20
    L 209
    L1 -
    l 170
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 442
    Les mer
  • Code 183197
    Description LVQ.A-60-14-SST-M20x210-VD
    Rotation 0
    D 60
    d M20
    L 249
    L1 -
    l 210
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 541
    Les mer
  • Code 184253
    Description LVQ.A-70-14-AS-SST-M16x108-VD
    Rotation 0
    D 70
    d M16
    L 137
    L1 140
    l 108
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 210
    Les mer
  • Code 184255
    Description LVQ.A-70-14-AS-SST-M16x148-VD
    Rotation 0
    D 70
    d M16
    L 177
    L1 180
    l 148
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 274
    Les mer
  • Code 184257
    Description LVQ.A-70-14-AS-SST-M16x168-VD
    Rotation 0
    D 70
    d M16
    L 197
    L1 200
    l 168
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 306
    Les mer
  • Code 184251
    Description LVQ.A-70-14-AS-SST-M16x68-VD
    Rotation 0
    D 70
    d M16
    L 97
    L1 100
    l 68
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 146
    Les mer
  • Code 184261
    Description LVQ.A-70-14-AS-SST-M20x110-VD
    Rotation 0
    D 70
    d M20
    L 144
    L1 147
    l 110
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 310
    Les mer
  • Code 184263
    Description LVQ.A-70-14-AS-SST-M20x150-VD
    Rotation 0
    D 70
    d M20
    L 184
    L1 187
    l 150
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 410
    Les mer
  • Code 184265
    Description LVQ.A-70-14-AS-SST-M20x170-VD
    Rotation 0
    D 70
    d M20
    L 204
    L1 207
    l 170
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 460
    Les mer
  • Code 184267
    Description LVQ.A-70-14-AS-SST-M20x210-VD
    Rotation 0
    D 70
    d M20
    L 244
    L1 247
    l 210
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 559
    Les mer
  • Code 184271
    Description LVQ.A-70-14-AS-SST-M24x110-VD
    Rotation 0
    D 70
    d M24
    L 144
    L1 147
    l 110
    l1 34
    l2 31.5
    h 19
    s 18
    Weight 417
    Les mer
  • Code 184273
    Description LVQ.A-70-14-AS-SST-M24x170-VD
    Rotation 0
    D 70
    d M24
    L 204
    L1 207
    l 170
    l1 34
    l2 31.5
    h 19
    s 18
    Weight 632
    Les mer
  • Code 184275
    Description LVQ.A-70-14-AS-SST-M24x210-VD
    Rotation 0
    D 70
    d M24
    L 244
    L1 247
    l 210
    l1 34
    l2 31.5
    h 19
    s 18
    Weight 776
    Les mer
  • Code 183253
    Description LVQ.A-70-14-SST-M16x108-VD
    Rotation 0
    D 70
    d M16
    L 137
    L1 -
    l 108
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 190
    Les mer
  • Code 183255
    Description LVQ.A-70-14-SST-M16x148-VD
    Rotation 0
    D 70
    d M16
    L 177
    L1 -
    l 148
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 254
    Les mer
  • Code 183257
    Description LVQ.A-70-14-SST-M16x168-VD
    Rotation 0
    D 70
    d M16
    L 197
    L1 -
    l 168
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 286
    Les mer
  • Code 183251
    Description LVQ.A-70-14-SST-M16x68-VD
    Rotation 0
    D 70
    d M16
    L 97
    L1 -
    l 68
    l1 29
    l2 27.5
    h 19
    s 12
    Weight 126
    Les mer
  • Code 183261
    Description LVQ.A-70-14-SST-M20x110-VD
    Rotation 0
    D 70
    d M20
    L 144
    L1 -
    l 110
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 290
    Les mer
  • Code 183263
    Description LVQ.A-70-14-SST-M20x150-VD
    Rotation 0
    D 70
    d M20
    L 184
    L1 -
    l 150
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 390
    Les mer
  • Code 183265
    Description LVQ.A-70-14-SST-M20x170-VD
    Rotation 0
    D 70
    d M20
    L 204
    L1 -
    l 170
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 440
    Les mer
  • Code 183267
    Description LVQ.A-70-14-SST-M20x210-VD
    Rotation 0
    D 70
    d M20
    L 244
    L1 -
    l 210
    l1 34
    l2 31.5
    h 19
    s 15
    Weight 539
    Les mer
  • Code 183271
    Description LVQ.A-70-14-SST-M24x110-VD
    Rotation 0
    D 70
    d M24
    L 144
    L1 -
    l 110
    l1 34
    l2 31.5
    h 19
    s 18
    Weight 397
    Les mer
  • Code 183273
    Description LVQ.A-70-14-SST-M24x170-VD
    Rotation 0
    D 70
    d M24
    L 204
    L1 -
    l 170
    l1 34
    l2 31.5
    h 19
    s 18
    Weight 612
    Les mer
  • Code 183275
    Description LVQ.A-70-14-SST-M24x210-VD
    Rotation 0
    D 70
    d M24
    L 244
    L1 -
    l 210
    l1 34
    l2 31.5
    h 19
    s 18
    Weight 756
    Les mer
  • Code 184383
    Description LVQ.A-80-14-AS-SST-M16x108-VD
    Rotation 0
    D 80
    d M16
    L 142
    L1 145
    l 108
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 239
    Les mer
  • Code 184385
    Description LVQ.A-80-14-AS-SST-M16x148-VD
    Rotation 0
    D 80
    d M16
    L 182
    L1 185
    l 148
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 303
    Les mer
  • Code 184387
    Description LVQ.A-80-14-AS-SST-M16x168-VD
    Rotation 0
    D 80
    d M16
    L 202
    L1 205
    l 168
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 335
    Les mer
  • Code 184381
    Description LVQ.A-80-14-AS-SST-M16x68-VD
    Rotation 0
    D 80
    d M16
    L 102
    L1 105
    l 68
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 175
    Les mer
  • Code 184391
    Description LVQ.A-80-14-AS-SST-M20x110-VD
    Rotation 0
    D 80
    d M20
    L 149
    L1 152
    l 110
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 339
    Les mer
  • Code 184393
    Description LVQ.A-80-14-AS-SST-M20x150-VD
    Rotation 0
    D 80
    d M20
    L 189
    L1 192
    l 150
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 439
    Les mer
  • Code 184395
    Description LVQ.A-80-14-AS-SST-M20x170-VD
    Rotation 0
    D 80
    d M20
    L 209
    L1 212
    l 170
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 489
    Les mer
  • Code 184397
    Description LVQ.A-80-14-AS-SST-M20x210-VD
    Rotation 0
    D 80
    d M20
    L 249
    L1 252
    l 210
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 588
    Les mer
  • Code 184398
    Description LVQ.A-80-14-AS-SST-M24x110-VD
    Rotation 0
    D 80
    d M24
    L 149
    L1 152
    l 110
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 446
    Les mer
  • Code 184399
    Description LVQ.A-80-14-AS-SST-M24x170-VD
    Rotation 0
    D 80
    d M24
    L 209
    L1 212
    l 170
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 661
    Les mer
  • Code 184400
    Description LVQ.A-80-14-AS-SST-M24x210-VD
    Rotation 0
    D 80
    d M24
    L 249
    L1 252
    l 210
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 805
    Les mer
  • Code 183383
    Description LVQ.A-80-14-SST-M16x108-VD
    Rotation 0
    D 80
    d M16
    L 142
    L1 -
    l 108
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 213
    Les mer
  • Code 183385
    Description LVQ.A-80-14-SST-M16x148-VD
    Rotation 0
    D 80
    d M16
    L 182
    L1 -
    l 148
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 277
    Les mer
  • Code 183387
    Description LVQ.A-80-14-SST-M16x168-VD
    Rotation 0
    D 80
    d M16
    L 202
    L1 -
    l 168
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 309
    Les mer
  • Code 183381
    Description LVQ.A-80-14-SST-M16x68-VD
    Rotation 0
    D 80
    d M16
    L 102
    L1 -
    l 68
    l1 34
    l2 32.5
    h 24
    s 12
    Weight 149
    Les mer
  • Code 183391
    Description LVQ.A-80-14-SST-M20x110-VD
    Rotation 0
    D 80
    d M20
    L 149
    L1 -
    l 110
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 313
    Les mer
  • Code 183393
    Description LVQ.A-80-14-SST-M20x150-VD
    Rotation 0
    D 80
    d M20
    L 189
    L1 -
    l 150
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 413
    Les mer
  • Code 183395
    Description LVQ.A-80-14-SST-M20x170-VD
    Rotation 0
    D 80
    d M20
    L 209
    L1 -
    l 170
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 463
    Les mer
  • Code 183397
    Description LVQ.A-80-14-SST-M20x210-VD
    Rotation 0
    D 80
    d M20
    L 249
    L1 -
    l 210
    l1 39
    l2 36.5
    h 24
    s 15
    Weight 562
    Les mer
  • Code 183398
    Description LVQ.A-80-14-SST-M24x110-VD
    Rotation 0
    D 80
    d M24
    L 149
    L1 -
    l 110
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 420
    Les mer
  • Code 183399
    Description LVQ.A-80-14-SST-M24x170-VD
    Rotation 0
    D 80
    d M24
    L 209
    L1 -
    l 170
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 635
    Les mer
  • Code 183400
    Description LVQ.A-80-14-SST-M24x210-VD
    Rotation 0
    D 80
    d M24
    L 249
    L1 -
    l 210
    l1 39
    l2 36.5
    h 24
    s 18
    Weight 779
    Les mer
Handlekurv
Skroll til toppen
